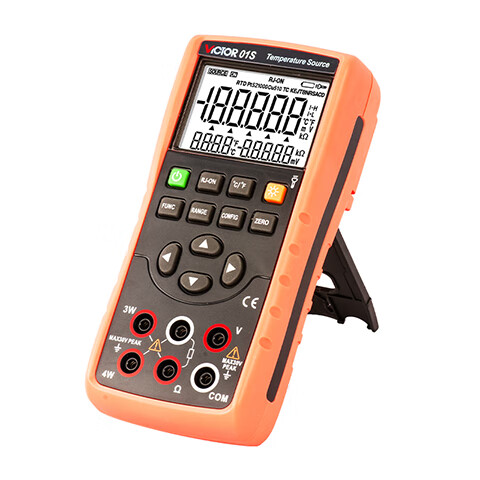

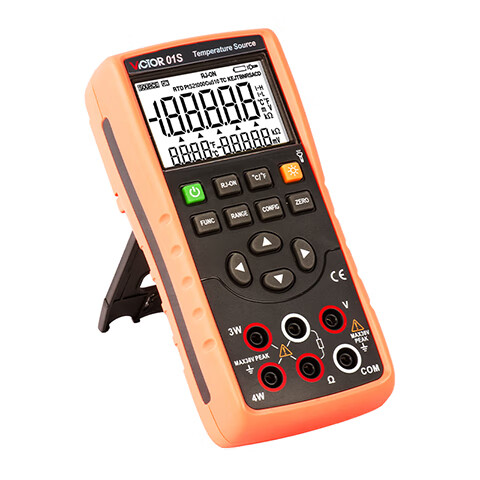

VICTOR 01S 温度信号发生器

VICTOR 01S 温度信号发生器（以下简称信号发生器）是一个由电池供电，能输出电参数和物理参数的手持便携式仪器。可用于模拟输出直流电压、电阻、热电偶、热电阻。

立即咨询

产品详情


一、 产品基本特性
1. 模拟输出特性
*基本功能
直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
*输出高精度0.05%，输出显示为5位。
*可手动按位增减输出设定。
*OHM激励电流有H / L两种设置。
*输出温度值和所对应的温度信号同屏显示。
2. 内置高精度温度传感器，具进行高精度的冷端补偿。
热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
3. 维护设置功能，包括：
自动关机、背光、手电筒等
4. 其它
*段码LCD屏显示，白色背光。
*LED手电筒照明。

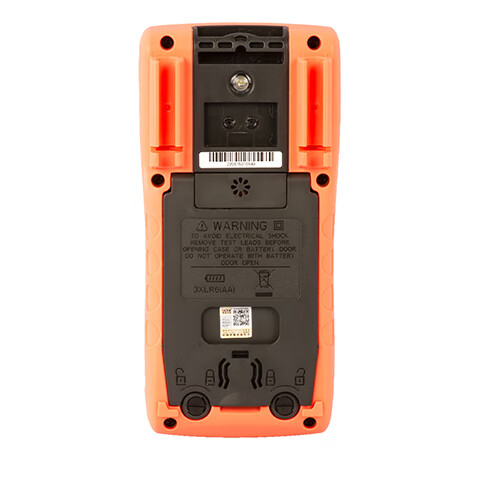

*3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
*小巧、坚固、可靠，适合现场使用，价格低廉。
*用户可选的大吸力磁性挂带。

二、 产品基本功能及性能（技术指标）
模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
输出功能量程输出范围分辨力准确度备注
直流电压
DCV		100mV-10.000mV~110.00mV0.01mV0.05%+0.03mV大输出电流：0.5mA
1V-0.1000V~1.1000V0.0001V0.05%+0.3mV大输出电流2mA
欧姆
OHM		400Ω0~400.0Ω0.1Ω0.05%+0.2Ω激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.3Ω附加误差
精度不包含引线电阻
4KΩ0~4.000KΩ1Ω0.05%+2Ω
热电偶
TC		R0°C～1767°C1°C0.05%+3℃（小于或等于100°C）
0.05%+2℃（大于100°C）		采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
左侧分度号对应材质如下:
R: 铂铑 13- 铂
S: 铂铑 10- 铂
K: 镍铬 - 镍硅
E: 镍铬 - 铜镍（康铜）
J: 铁 - 铜镍（康铜）
T: 铜 - 铜镍（康铜）
N: 镍铬硅 - 镍硅
B: 铂铑 30- 铂
A: 钨铼 5 -钨铼 20
C: 钨铼 5 -钨铼 26
D: 钨铼 3 -钨铼 25
S0°C～1767°C
K-200.0°C～1372.0°C0.1°C0.05%+2℃（小于或等于-100°C）
0.05%+1℃（大于-100°C）
E-200.0°C～1000.0°C
J-200.0°C～1200.0°C
T-250.0°C～400.0°C
N-200.0°C～1300.0°C
B600°C～1820°C1°C0.05%+3℃
A0°C～2500°C1°C
C0°C～2310°C1°C
D0°C～2310°C1°C
热电阻
RTD		Pt100
385		-200.0°C～800.0°C0.1°C0.05%+0.6℃采用Pt（385）温标
激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.3Ω附加误差
精度不包含引线电阻
精度中不包括热电势的影响

Pt200
385		-200.0°C～630.0°C
Pt500
385		-200.0°C～630.0°C
Pt1000
385		-200.0°C～630.0°C
Cu50-50.0°C～150.0°C







































其它特性：
*不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
*输出端大施加电压：约30Vpk   ；输出端大施加电流：约25mA
*负载特性：容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ）；感性负载≥0.01uF 100uH（DCA）
输出负载影响  DCmV（0.001%满刻度+ 1 nV）/ mA  ； DCV（0.001%满刻度+ 1 nV）/ mA
*内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
*温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃或>28℃）

三、 产品一般特性
*工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
*储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
*电气安全：EN61010-1：2001
耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
*电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
*防护等级IP40。
*震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5～500Hz；1米落下测试。
*CE认证。
*质量标准：依照TUV ISO 9001 开发、设计和制造。
*校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于30分钟
*仪表显示及按键
段码LCD 显示，白色背光
采用矽橡胶按键
*仪表供电
3节5号碱性电池供电
