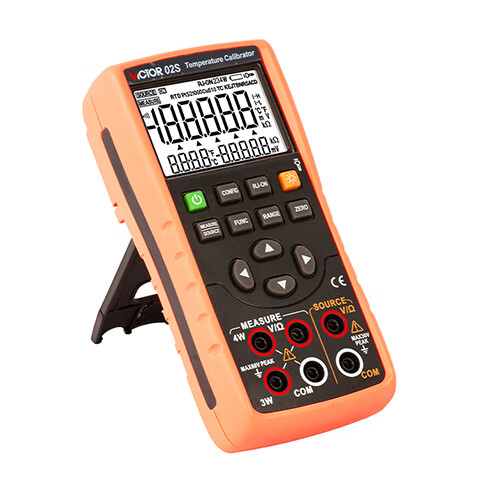

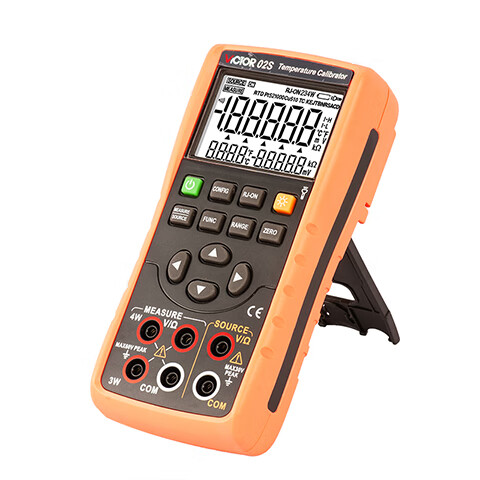

VICTOR 02S 温度校验仪

VICTOR 02S 温度校验仪（以下简称校验仪）是一个由电池供电，能测量和输出电参数和物理参数的手持便携式仪器。可用于测量直流电压、电阻、热电偶、热电阻；模拟输出直流电压、电阻、热电偶、热电阻。

立即咨询

产品详情


一、 产品基本特性
1. 输入测量特性
* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD、通断
* 测量高精度0.05%，测量显示为5位。
* 测量速率：2~3次/秒。
* OHM和RTD可进行2W / 3W / 4W测量。
* 测量温度值和所对应的温度信号同屏显示。
2. 模拟输出特性
* 基本功能：直流电压DCV、电阻OHM、热电偶TC、热电阻RTD
* 输出高精度0.05%，输出显示为5位。
* 可手动按位增减输出设定。
* OHM激励电流有H / L两种设置。
* 输出温度值和所对应的温度信号同屏显示。
3. 内置高精度温度传感器，具进行高精度的冷端补偿。
    热偶冷端补偿方式可设置，包括：手动补偿、自动补偿、补偿接入断开等。
4. 维护设置功能，包括：
    自动关机、背光、手电筒、蜂鸣器等
5. 其它
* 段码LCD屏显示，白色背光。
* LED手电筒照明。

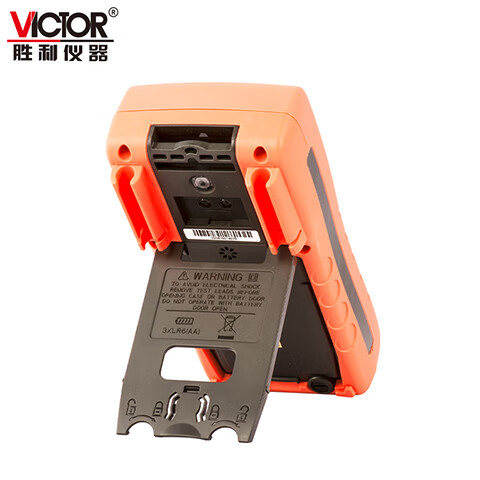

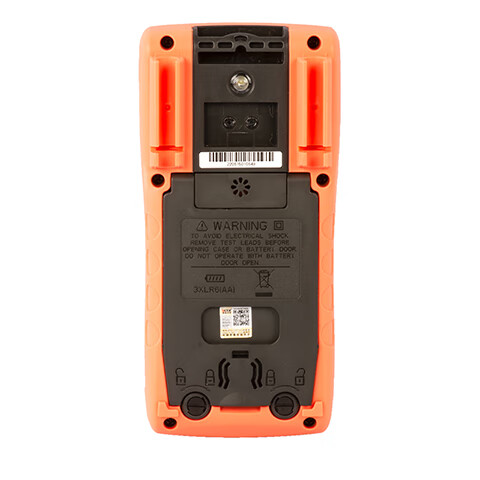

* 3节5号碱性电池供电，电池仓门可方便更换电池，电池低电检测。
* 小巧、坚固、可靠，适合现场使用，价格低廉。
* 用户可选的大吸力磁性挂带。


二、 产品基本功能及性能（技术指标）
输入测量功能[适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
测量功能量程测量范围分辨力准确度备注
直流电压
DCV		100mV-110.000mV~110.000mV0.01mV0.05%+0.03mV输入电阻：约1MΩ
1V-1.1000V~1.1000V0.0001V0.05%+0.3mV
30V-30.000V～30.000V0.001V0.02%+2mV
电阻
OHM		500Ω0~550.00Ω0.01Ω0.05%+0.2Ω2W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
测量精度中不包含引线电阻
5KΩ0~5.5000KΩ0.0001KΩ0.05%+2Ω
热电偶
TC		R0°C～1767°C1°C0.05%+3℃（小于或等于100°C）
0.05%+2℃（大于100°C）
采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
左侧分度号对应材质如下:
R: 铂铑 13- 铂
S: 铂铑 10- 铂
K: 镍铬 - 镍硅
E: 镍铬 - 铜镍（康铜）
J: 铁 - 铜镍（康铜）
T: 铜 - 铜镍（康铜）
N: 镍铬硅 - 镍硅
B: 铂铑 30- 铂
A: 钨铼 5 -钨铼 20
C: 钨铼 5 -钨铼 26
D: 钨铼 3 -钨铼 25
S0°C～1767°C
K-100.0°～1372.0°C0.1°C0.05%+2℃（小于或等于-100°C）
0.05%+10（大于-100°C）
E-50.0°C～1000.0°C
J-60.0°C～1200.0°C
T-100.0°C～400.0°C
N-200.0°～1300.0°C
B600°C～1820°C1°C0.05%+3℃
A0°C～2500°C1°C0.05%+3℃
C0°C～2310°C1°C
D0°C～2310°C1°C
热电阻
RTD
（3W）		Pt100
385		-200.0°C～800.0°C0.1°C0.05%+0.6℃采用Pt（385）温标
2W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
精度中不包含2 W/3 W/4W测量引线电阻不匹配引入的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
Pt200
385		-200.0°C～630.0°C
Pt500
385		-200.0°C～630.0°C
Pt1000
385		-200.0°C～630.0°C
Cu50-50.0°C～150.0°C
通断
检测		500Ω≤50Ω 发声0.01Ω
约1mA激励
  其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 显示刷新速率：2~3次/秒。
* 输入端大施加电压：60Vpk。
* 输入共模抑制：50Hz /60 Hz >80分贝；输入串模抑制：50Hz /60 Hz > 40分贝
* 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃或>28℃）


模拟输出功能 [适用于校准后一年内、23℃±5℃、20～70%RH、精度=±（%设定值+字）]
输出功能量程输出范围分辨力准确度备注
直流电压
DCV		100mV-10.000mV~110.00mV0.01mV0.05%+0.03mV大输出电流：0.5mA
1V-0.1000V~1.1000V0.0001V0.05%+0.3mV大输出电流2mA
欧姆
OHM		400Ω0~400.0Ω0.1Ω0.05%+0.2Ω激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.3Ω附加误差
精度不包含引线电阻
4KΩ0~4.000KΩ1Ω0.05%+2Ω
热电偶
TC		R0°C～1767°C1°C0.05%+3℃（小于或等于100°C）
0.05%+2℃（大于100°C）		采用ITS-90温标
精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
左侧分度号对应材质如下:
R: 铂铑 13- 铂
S: 铂铑 10- 铂
K: 镍铬 - 镍硅
E: 镍铬 - 铜镍（康铜）
J: 铁 - 铜镍（康铜）
T: 铜 - 铜镍（康铜）
N: 镍铬硅 - 镍硅
B: 铂铑 30- 铂
A: 钨铼 5 -钨铼 20
C: 钨铼 5 -钨铼 26
D: 钨铼 3 -钨铼 25
S0°C～1767°C
K-200.0°C～1372.0°C0.1°C0.05%+2℃（小于或等于-100°C）
0.05%+1℃（大于-100°C）
E-200.0°C～1000.0°C
J-200.0°C～1200.0°C
T-250.0°C～400.0°C
N-200.0°C～1300.0°C
B600°C～1820°C1°C0.05%+3℃
A0°C～2500°C1°C
C0°C～2310°C1°C
D0°C～2310°C1°C
热电阻
RTD		Pt100
385		-200.0°C～800.0°C0.1°C0.05%+0.6℃采用Pt（385）温标
激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.3Ω附加误差
精度不包含引线电阻
精度中不包括热电势的影响

Pt200
385		-200.0°C～630.0°C0.1°C
Pt500
385		-200.0°C～630.0°C0.1°C
Pt1000
385		-200.0°C～630.0°C0.1°C
Cu50-50.0°C～150.0°C0.1°C















其它特性：
* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 输出端大施加电压：约30Vpk；输出端大施加电流：约25mA
* 温度系数：0.1 × 基本精度 / ℃（温度范围<18℃或>28℃）



三、 产品一般特性
* 工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
* 储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
      耐电压：端子和外壳之间 AC3540V(50/60Hz)／5秒。
   绝缘阻抗：端子和外壳之间DC1000V /100MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
   符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP40。
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
   随机，2g，5～500Hz；1米落下测试。
* CE认证。
* 质量标准：依照TUV ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
    为保证本表精度，其校准周期为一年
    开机预热时间大于30分钟
* 仪表显示及按键
    段码LCD 显示，白色背光
    采用矽橡胶按键
* 仪表供电
    3节5号碱性电池供电
