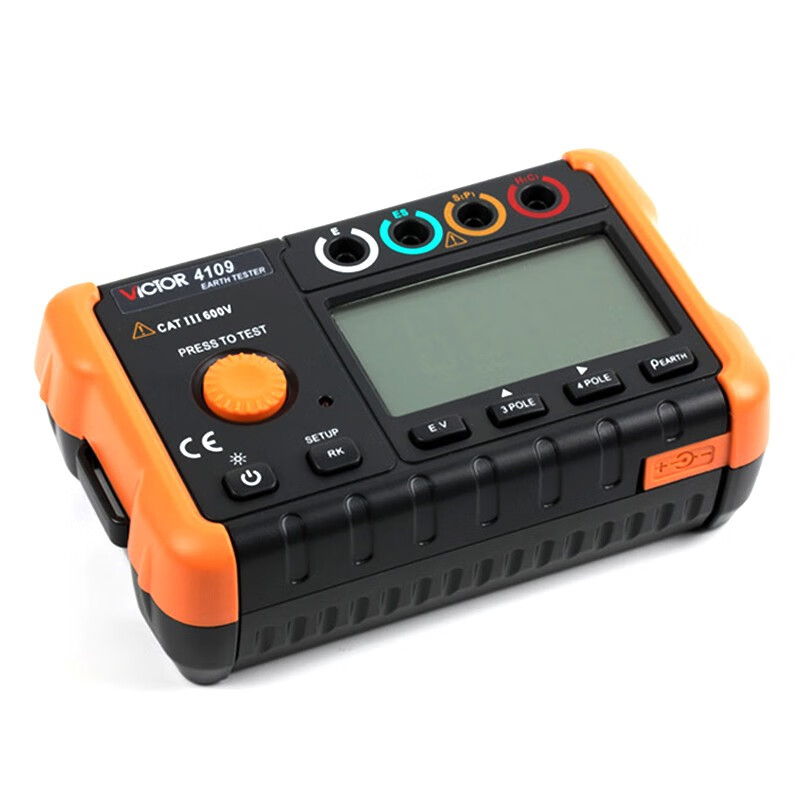

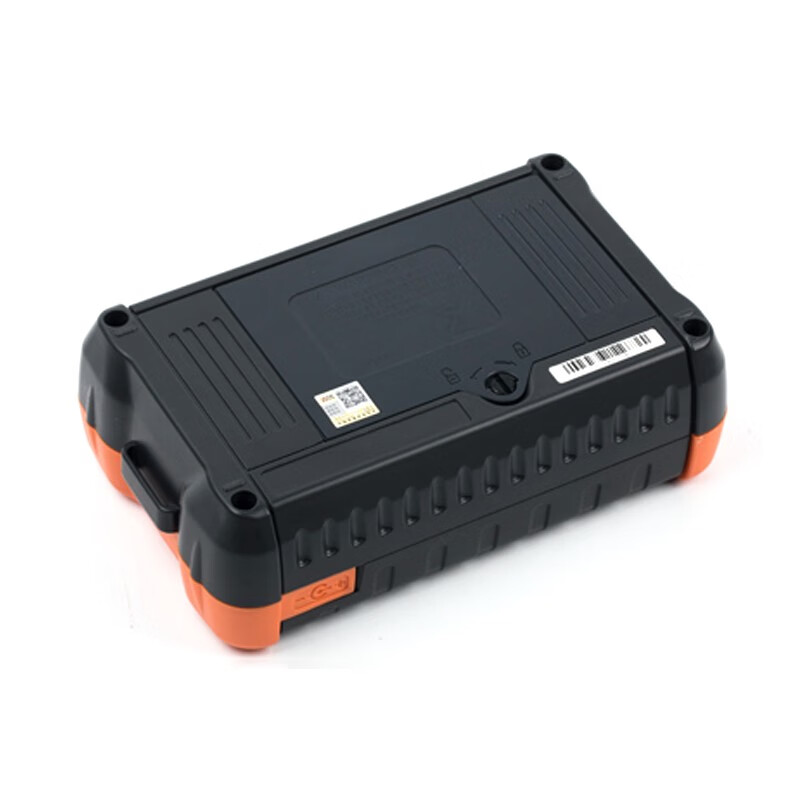

VICTOR 4109等电位连接电阻测试仪采用直流激励、2极/4极法测量，适用于测量建筑物中的金属构件之间的等电位连接电阻、各种电气设备与地网地极间的连接导体的电阻，也可以测量开关、插座触点的接触电阻以及其它低值电阻。
产品基本功能及性能（技术指标）
（适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD））
测量测试线剩余电阻（RK）
该功能可以在20mΩ～20Ω档开启。范围：0.00mΩ～19.99Ω。
20mΩ～20Ω档保存的RK值在200以上量程中仍然有效。
直流电阻（R
）测量
量程 | 测量范围 | 分辨力 | 精 度 | 备注 |
20mΩ | 0.00mΩ～19.99mΩ | 0.01mΩ | 0.1%+5 | |
200mΩ | 20.0mΩ～199.9mΩ | 0.1mΩ | 0.1%+5 | |
2Ω | 0.200Ω～1.999Ω | 1mΩ | 0.1%+5 | |
20Ω | 2.00Ω～19.99Ω | 10mΩ | 0.1%+5 | |
200Ω | 20.0Ω～199.9Ω | 100mΩ | 0.1%+5 | |
2000Ω | 200Ω～1999Ω | 1Ω | 0.1%+5 | |
20kΩ | 2.00kΩ～19.99kΩ | 10Ω | 0.1%+5 | |
输出特性：测试开路电压UM 大约20V.dc 测试短路电流IM 大约250mA.dc 测量时间：典型4秒，包括极性反转（两极或四极）。 大干扰电压：≤3V，如果电压超过该值，无法启动测量。 大电感：2H 。 20mΩ和200mΩ仅有4极法测量。 | ||||
干扰电压（UST）
测量范围 | 分辨力 | 频率范围 | 精 度 |
0.00V～50.00V | 0.01V | 45～200Hz正弦 | 2%+5 |
输入电阻： 约1MΩ。 测量速率：2次/S | |||
| 型号名称 | 描述 |
| H000009 | 测试套装 |
| CF-733460 | 65* 0.12*3.6 mm—线长1050mm（柔软线） |
