VICTOR 3128高压绝缘电阻测试仪（15KV兆欧表）产品应用：

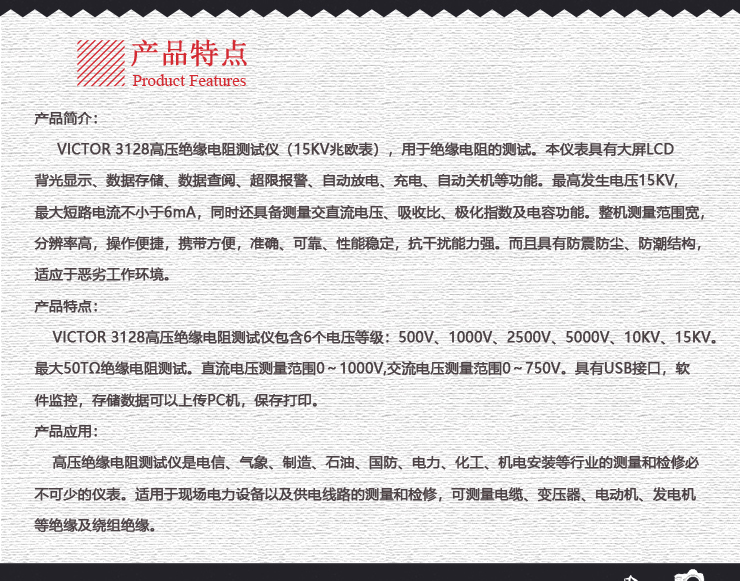

高压绝缘电阻测试仪是电信、气象、制造、石油、国防、电力、化工、机电安装等行业的测量和检修必不可少的仪表。适用于现场电力设备以及供电线路的测量和检修，可测量电缆、变压器、电动机、发电机等绝缘及绕组绝缘。

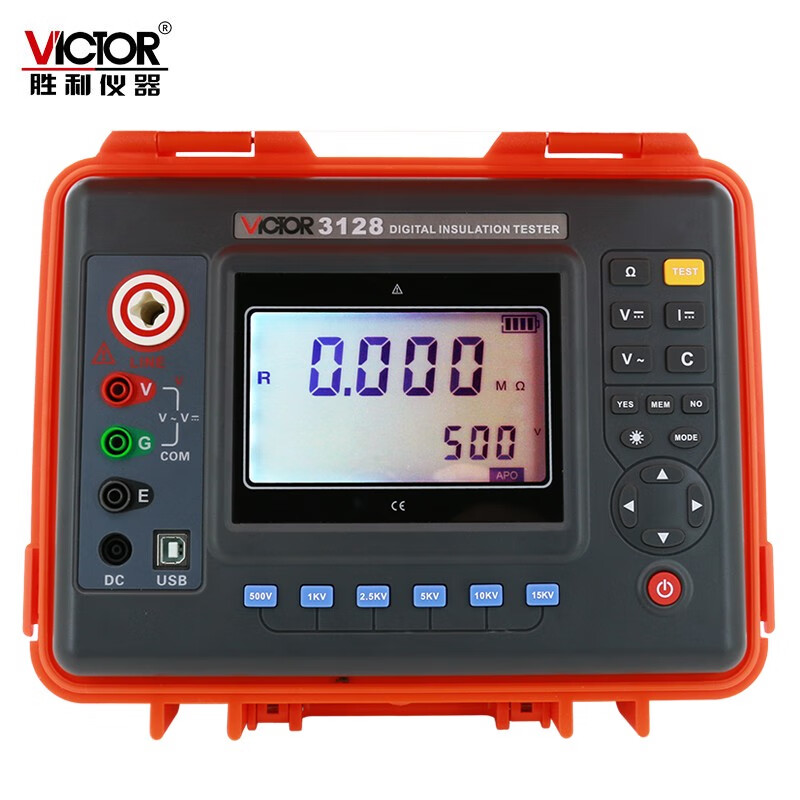

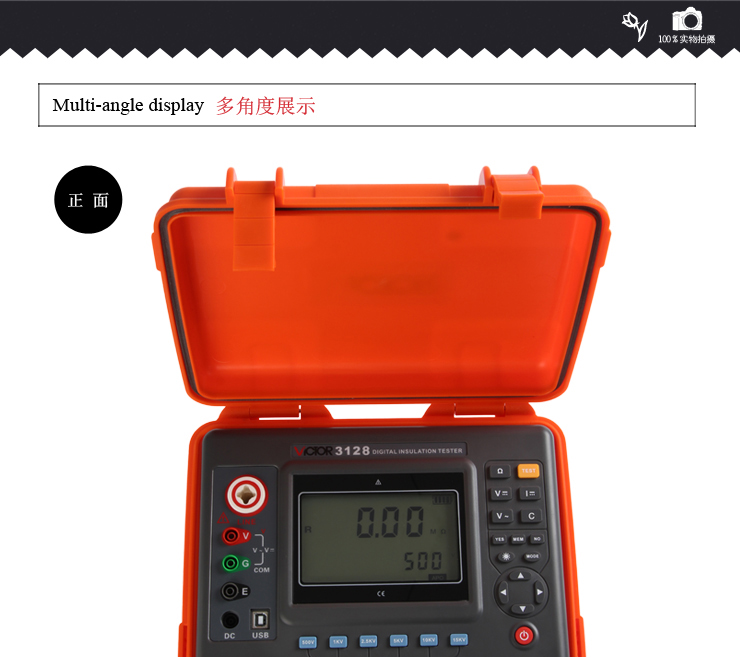

VICTOR 3128 高压绝缘电阻测试仪
包含6个电压等级：500V、1000V、2500V、5000V、10KV、15KV。
大50TΩ绝缘电阻测试。
直流电压测量范围0～1000V,交流电压测量范围0～750V。

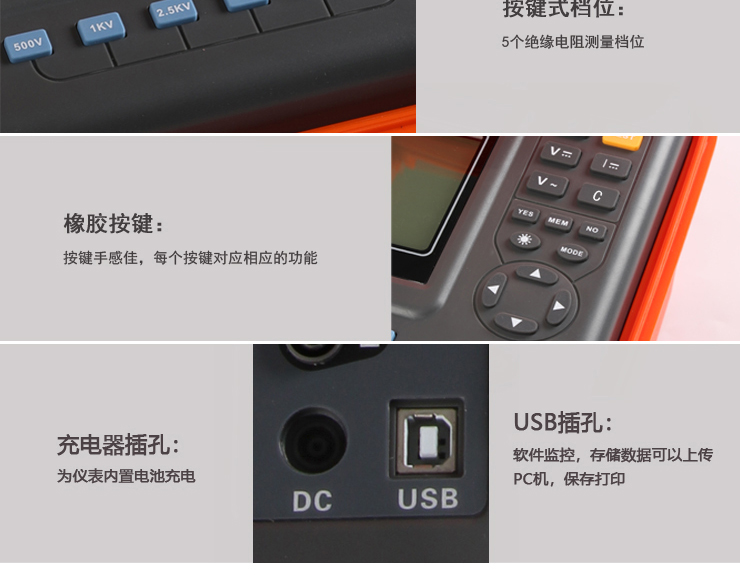

具有USB接口，软件监控，存储数据可以上传PC机，保存打印。
技术指标
绝缘电阻量程及精度（注意：每个电压档后两个测试量程范围测试时间大于180s。）
测量功能 | 输出电压 | 测量范围 | 精度 | 分辨率 |
绝缘电阻 | 500V(±10%)
| 0 MΩ～2MΩ | ±5%rdg±5dgt | 0.001MΩ |
2 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
2GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
20GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
200GΩ～2000GΩ | ±20%rdg±5dgt | 1GΩ | ||
1000V(±10%) | 0 MΩ～5MΩ | ±5%rdg±5dgt | 0.001MΩ | |
5 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | ||
50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
5GΩ～50GΩ | ±10%rdg±5dgt | 0.01GΩ | ||
50GΩ～500GΩ | ±15%rdg±5dgt | 0.1GΩ | ||
500GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
2500V(±10%) | 0 MΩ～10MΩ | ±5%rdg±5dgt | 0.01MΩ | |
10 MΩ～100MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
100 MΩ～1000MΩ | ±5%rdg±5dgt | 1MΩ | ||
1 GΩ～10GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
10 GΩ～100GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
100 GΩ～1000GΩ | ±15%rdg±5dgt | 1GΩ | ||
1 TΩ～10TΩ | ±20%rdg±10dgt | 0.01TΩ | ||
5000V(±10%) | 0 MΩ～20MΩ | ±5%rdg±5dgt | 0.01MΩ | |
20 MΩ～200MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
200 MΩ～2000MΩ | ±5%rdg±5dgt | 1MΩ | ||
2 GΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
20 GΩ～200GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
200 GΩ～2000GΩ | ±15%rdg±5dgt | 1GΩ | ||
2 TΩ～10TΩ | ±25%rdg±10dgt | 0.01TΩ | ||
10KV(±10%) | 0 MΩ～50MΩ | ±5%rdg±5dgt | 0.01MΩ | |
50 MΩ～500MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
500 MΩ～5000MΩ | ±5%rdg±5dgt | 1MΩ | ||
5 GΩ～50GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
50 GΩ～500GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
500 GΩ～5000GΩ | ±20%rdg±5dgt | 1GΩ | ||
5TΩ～35TΩ | ±35%rdg±10dgt | 0.01TΩ | ||
15KV(±10%) | 0 MΩ～60MΩ | ±5%rdg±5dgt | 0.01MΩ | |
60 MΩ～600MΩ | ±5%rdg±5dgt | 0.1MΩ | ||
600 MΩ～6000MΩ | ±5%rdg±5dgt | 1MΩ | ||
6 GΩ～60GΩ | ±5%rdg±5dgt | 0.01GΩ | ||
60 GΩ～600GΩ | ±10%rdg±5dgt | 0.1GΩ | ||
600 GΩ～6000GΩ | ±20%rdg±5dgt | 1GΩ | ||
6 TΩ～50TΩ | ±35%rdg±10dgt | 0.01TΩ |
注：常用电气单位换算
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
电压量程及精度
测量功能 | 测量范围 | 精度 | 分辨率 |
直流电压 | DC 0.0V~1000V | ±5%rdg±3dgt | 0.1V |
交流电压 | AC 0.0V~750V | ±5%rdg±3dgt | 0.1V |
电流量程及精度
测量功能 | 测量范围 | 精度 | 分辨率 |
直流电流
| 1mA-6mA | ±10%rdg±5dgt | 0.01mA |
100uA-1000uA | ±10%rdg±5dgt | 1uA | |
10uA-100uA | ±10%rdg±5dgt | 0.1uA | |
1uA-10uA | ±10%rdg±5dgt | 0.01uA | |
100nA-1000nA | ±10%rdg±5dgt | 1nA | |
10nA-100nA | ±20%rdg±5dgt | 0.1nA | |
1nA-10nA | ±20%rdg±5dgt | 0.01nA | |
100pA-1000pA | ±30%rdg±5dgt | 1pA |
电容量程及精度
测量功能 | 测量范围 | 精度 | 分辨率 |
电容 | 10uf-50uf | ±15%rdg±5dgt | 0.01uf |
1uf-10uf | ±15%rdg±5dgt | 0.01uf | |
100nf-1000nf | ±15%rdg±5dgt | 1nf | |
10nf-100nf | ±15%rdg±5dgt | 0.1nf |
一般特性
工作温度及湿度：-10℃～+50℃ ，＜85%RH无凝露

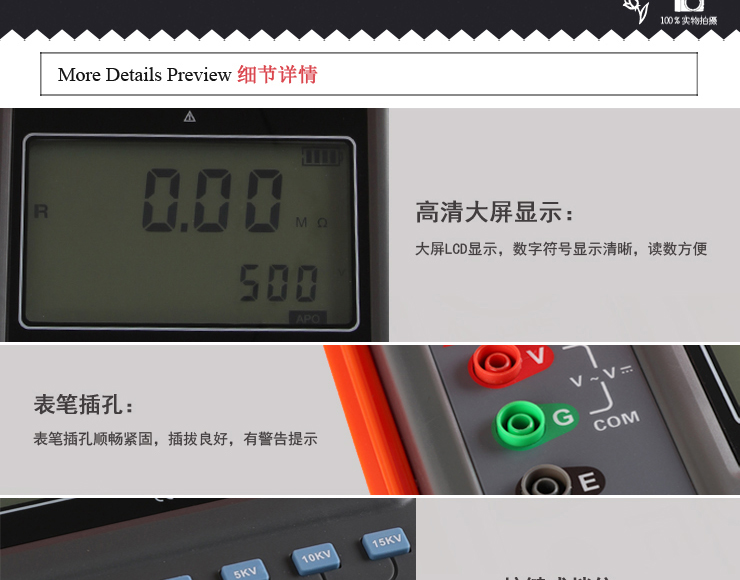

显示及背光：4位超大LCD显示，灰白屏背光
绝缘阻抗：≥50MΩ(测量线路与外壳间)
耐电压：AC3kV/50Hz 1min
电源：12V充电电池
尺寸及重量：长宽高：240mm×188mm×85mm，约2750g(含电池)

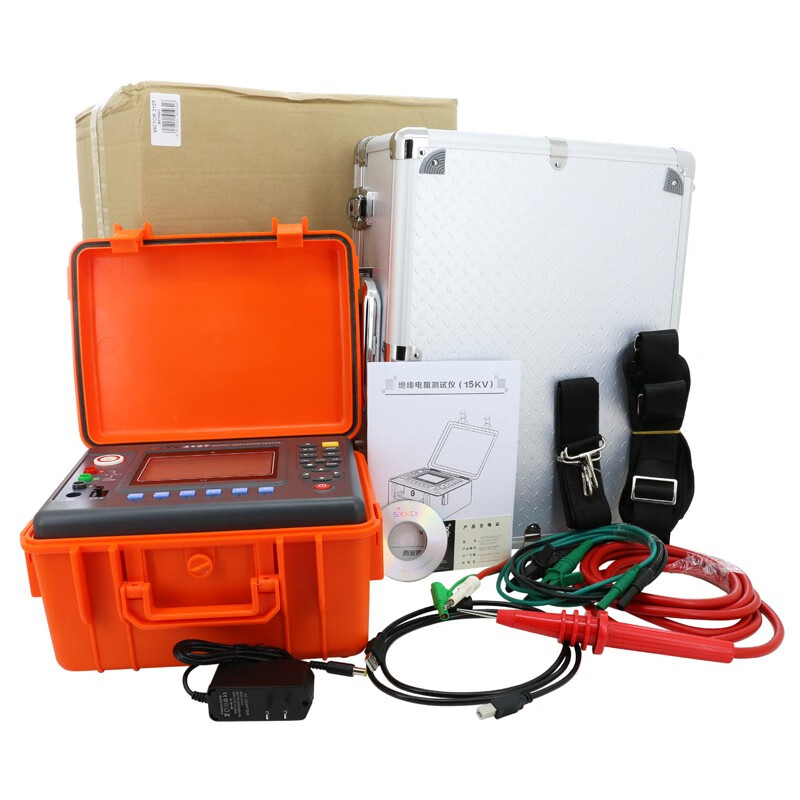

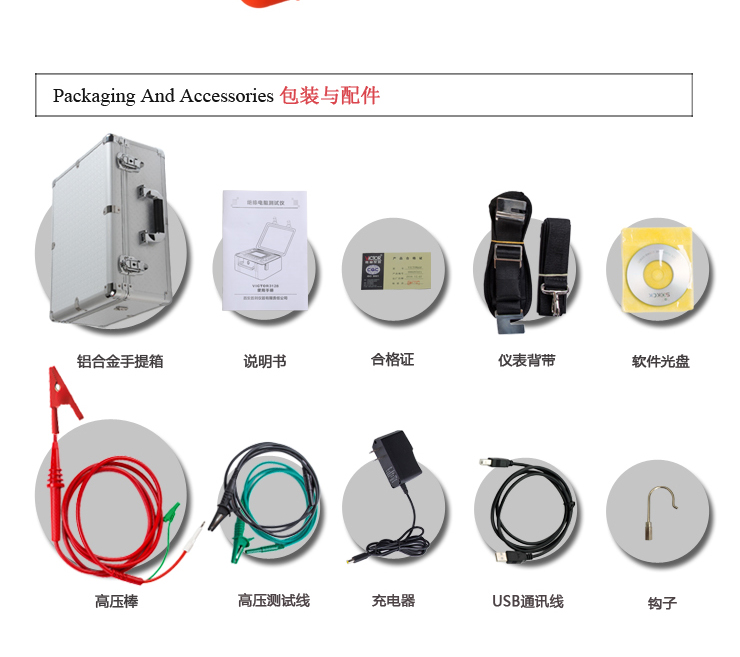

标准配件
高压棒 | 1支红色 |
高压测试线 | 2条（黑色，绿色各1条） |
监控软件光盘 | 1份 |
USB通讯线 | 1条 |
充电器 | 1个 |
说明书、合格证 | 1套 |

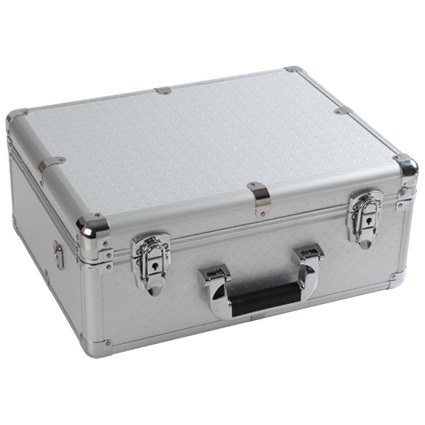

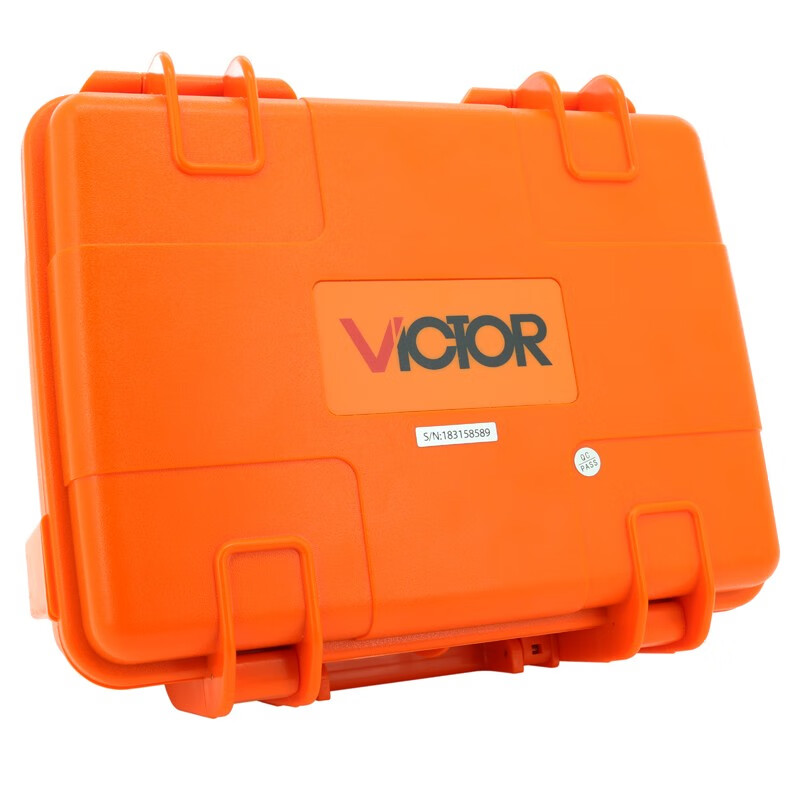

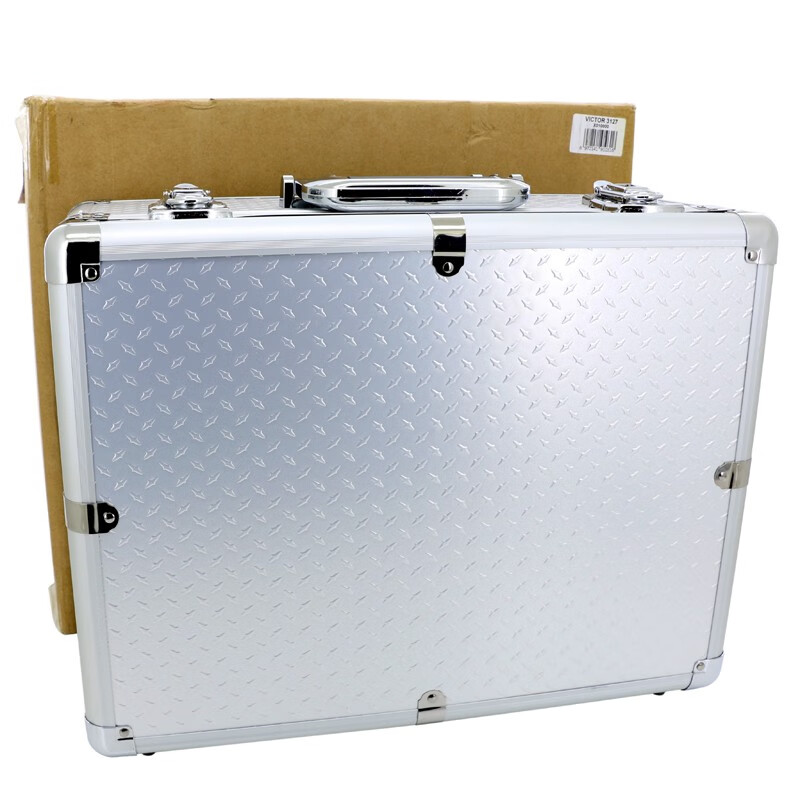

仪表箱 | 1个 |
