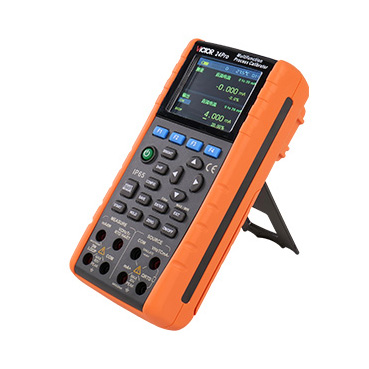

VICTOR 24Pro 多功能过程校验仪

VICTOR 24Pro 多功能过程校验仪是一款多功能、高精度、高稳定度的现场过程校验器，提供强大的测量和输出功能，几乎满足过程控制现场所有的校验工作。

立即咨询

产品详情

1.jpg2.jpg3.jpg主图1.jpg主图2.jpg新VC2XPro对比表_00.jpg新VC2XPro对比表_01.jpg3.jpg4.jpg5.jpg6.jpg



VICTOR 24Pro多功能过程校验仪是一款多功能、高精度、高稳定度的现场过程校验器，提供强大的测量和输出功能，几乎满足过程控制现场所有的校验工作。


VICTOR 24Pro多功能过程校验仪
一、 产品基本特性
1. 多功能、高精度、高稳定度的现场过程校验器，提供强大的测量和输出功能以及特殊功能，几乎满足过程控制现场所有的校验工作。
2. 输入测量基本特性
    测量高精度达0.01%，测量显示为5位。
    测量功能包括：直流电压、直流电流、电阻、热电偶、热电阻、频率等。
    可进行二线制、三线制、四线的电阻和热电阻测量。
    数学处理功能：数据保持、比例、平均值、大值/小值等。
    内部24V回路供电并测量回路电流。
3. 模拟输出基本特性
    输出高精度达0.01%，输出显示为6位。
    输出功能包括：直流电压、直流电流、模拟电阻、热电偶、热电阻、模拟变送器输出、频率等。
    输出可增减设置，并可接通或断开输出，操作简单快捷。
    DCI输出可提供手动步进、自动步进和自动斜坡输出。
    内部提供24V回路电源。
4. 测量和输出为两个相互独立的隔离通道，测量和输出工作可同步进行，可同时显示输入测量值和输出设定值。
5. 提供丰富可选的温度分度。内置高精度温度传感器，具有高精度的热偶冷端补偿功能，热偶冷端补偿可选 择接入或断开。
6. 仪表内置大容量的数据存储器，可存储多达1000个（组）现场校验的数据。可在本机阅读记录数据，或传送至用户上位PC机。
7. 采用上下左右键可对设定值进行增减操作，使仪表操作灵活、方便快捷。
8. 3.2寸TFT显示屏，支持多重数据显示、直观的用户界面。
9. 其它功能：自动电源关闭、电池电量检测、背光亮度设定、日期时间显示及设定、环境温度检测、工频频率设置等。
10. 两种电源供电方式
    仪表可通过电池仓内的4节5号碱性电池供电，或使用电源适配器供电。

二、 产品基本功能及性能（技术指标）

输入测量功能   [ 用于校准后一年内、23℃±5℃、20～70%RH、准确度=±（%读数+%量程）]


测量功能量程测量范围分辨力准确度备     注
直流电压
DCV		50mV-55.000～55.000mV1μV0.01+0.01输入电阻：约100MΩ（50mV/500mV）
约1MΩ（5V/50V）
输入电流小于1nA
500mV-550.00～550.00mV10μV0.01+0.01
5V-5.5000～5.5000V0.1mV0.01+0.01
30V-35.000～35.000V1mV0.01+0.01
直流电流
DCI		50mA-55.000m～55.000mA1μA0.01+0.01分流电阻：约10Ω
输入电阻：约20Ω
电阻OHM500Ω0.00～550.00Ω0.01Ω0.01+0.012W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
测量精度中不包含引线电阻
5KΩ0.0000～5.5000KΩ0.1Ω0.01+0.01
热电偶
TC		R0°C～1767°C1°C0～500℃
500～1767℃ 		1.8℃
1.5℃		精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
S0°C～1767°C
K-100.0°～1372.0°C0.1°C-100.0～0.0℃
0.0～1372.0℃		1.2℃
0.8℃
E-50.0°C～1000.0°C-50.0℃～0.0℃
0.0～1000.0℃		0.9℃
1.5℃
J-60.0°C～1200.0°C-60.0～0.0℃
0.0～1200.0℃		1.0℃
0.7℃
T-100.0°C～400.0°C-100.0～0.0℃
0.0～400.0℃		1.0℃
0.7℃
N-200.0°～1300.0°C-200.0～0.0℃
0.0～1300.0℃		1.5℃
0.9℃
B600°C～1820°C1°C600～800℃
800～1000℃
1000～1820℃		2.2℃
1.8℃
1.4℃
L-60.0°C～900.0°C0.1°C-60.0～0.0℃
0.0～900.0℃ 		0.7℃
0.5℃
U-100.0°C～600.0°C-100.0～0.0℃
0.0～600.0℃ 		0.7℃
0.5℃
A0°C～2500°C1°C0～1600℃
1600～2000℃
2000～2500℃		2.0℃
2.2℃
2.4℃
C0°C～2310°C0～1600℃
1600～2000℃
2000～2310℃		2.0℃
2.2℃
2.4℃
D0°C～2310°C0～100℃
100～270℃
270～1200℃
270～2310℃		2.6℃
2.4℃
2.2℃
2.4℃
G100°C～2315°C0～300℃
300～1500℃
1500～2315℃		1.6℃
1.0℃
2.0℃
P0°C～1395°C0～1000℃
1000～1395℃		1.6℃
2.0℃

M-50.0°C～1410.0°C0.1°C-50.0°C～100.0°C
100.0°C～1000.0°C
1000.0°C～1410.0°C		1.0℃
1.6℃
2.0℃

热电阻
RTD		PT100
385		-200.0°C～800.0°C0.1°C-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃		0.5℃
0.7℃
0.8℃		2W/3W/4W测量
500Ω约1mA激励
5KΩ约0.1mA激励
开路电压：约2.5V
精度中不包含2 W/3 W测量引线电阻不匹配引入的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响

PT200
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ 		0.8℃
0.9℃
1.0℃
PT500
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ 		0.4℃
0.5℃
0.7℃
PT1000
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃ 		0.3℃
0.5℃
0.7℃
PT100
3916		-200.0°C～630.0°C-200.0～0.0℃
0.0～300.0℃
300.0～630.0℃		0.5℃
0.7℃
0.8℃
PT100
3926		-200.0°C～630.0°C-200.0～0.0℃
0.0～300.0℃
300.0～630.0℃		0.5℃
0.7℃
0.8℃
Ni120-80.0°C～260.0°C-80.0°C～0.0°C
0.0°C～260.0°C		0.3℃
0.4℃
Cu10-100.0°C～260.0°C-100.0°C～260.0°C1.8℃
Cu50-50.0°C～150.0°C-50.0～150.0℃ 0.7℃
频率
FREQ		500Hz1.00Hz～500.00Hz0.01Hz±2个字输入耦合：交流
输入阻抗：大于100 KΩ
           <100 pF
频率灵敏度：方波至少3V Vp-p
50%占空比
5KHz0.5001KHz～5.0000KHz0.1Hz
50KHz5.001KHz～50.000KHz1Hz
CPM1～100000 CPM1CPM±1CPM
回路供电
LOOP		24 V

10%短路保护
大电流：22 mA
大输入电压：30 V 直流
输出电阻：250Ω标称值


其它特性：

* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 显示刷新速率：2次/秒 。
* 输入端大施加电压：60Vpk ；输入端大施加电流：100mA。
电流输入保护：100mA/250V Fast FUSE
* 输入共模抑制：50Hz /60 Hz  > 120分贝   ；  输入串模抑制：50Hz /60 Hz  > 60分贝
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃ 或 >28℃）
* 内置有可选的250 Ω  HART回路电阻，而无需单独携带负载电阻


模拟输出功能  [适用于校准后一年内、23℃±5℃、20～70%RH、精度= ±（%设定值+量程%）]


 输出功能量程输出范围分辨力准确度备     注
直流电压
DCV		100mV-10.000～110.000mV1μV0.01+0.01大输出电流：0.5mA
输出电阻：XXXmΩ
1V-0.10000～1.10000V10μV0.01+0.01大输出电流2mA
输出电阻：XXXmΩ
10V-1.0000～11.0000V0.1mV0.01+0.01大输出电流5mA
输出电阻：XXXmΩ
直流电流
DCI		33mA0.000～33.000mA1μA0.01+0.01在20 mA时，大负载670Ω电阻
模拟变送器时，外部回路供电5～28V
电阻OHM400Ω0.00～400.00Ω0.01Ω0.01+0.01激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.1Ω附加误差，精度不包含引线电阻
4KΩ0.0000～4.0000 KΩ0.1Ω0.01+0.01
热电偶
TC		R0°C～1767°C1°C0～100℃
10～1767℃
0～100℃
100～1767℃		1.5℃
1.2℃
1.5℃
1.2℃		精度中不包含冷端补偿的误差
精度中不包括传感器的不准确性
精度中不包括热电势的影响
S0°C～1767°C
K-200.0°C～1372.0°C0.1°C-200.0～-100.0℃
-100.0～400.0℃
400.0～1200.0℃
1200.0～1372.0℃		0.6℃
0.5℃
0.7℃
0.9℃
E-200.0°C～1000.0°C-200.0～-100.0℃
-100.0～600.0℃
600.0～1000.0℃		0.6℃
0.5℃
0.4℃
J-200.0°C～1200.0°C-200.0～-100.0℃
-100.0～800.0℃
800.0～1200.0℃		0.6℃
0.5℃
0.7℃
T-250.0°C～400.0°C-250.0～400.0℃0.6℃
N-200.0°C～1300.0°C-200.0～-100.0℃
-100.0～900.0℃
900.0～1300.0℃		1.0℃
0.7℃
0.8℃
B600°C～1820°C1°C600～800℃
800～1820℃		1.5℃
1.1℃
L-200.0°C～900.0°C0.1°C-200.0～0.0℃
0.0～900.0℃		0.7℃
0.5℃
U-200.0°C～600.0°C-200.0～0.0℃
0.0～600.0℃		0.7℃
0.5℃
A0°C～2500°C1°C0～1600℃
1600～2000℃
2000～2500℃		 2.0℃
 2.2℃
2.4℃
C0°C～2310°C0～1600℃
1600～2000℃
2000～2310℃		 2.0℃
 2.2℃
2.4℃
D0°C～2310°C0～100℃
100～270℃
270～1200℃
270～2310℃		 2.6℃
 2.4℃
2.2℃
2.4℃
G100°C～2315°C0～300℃
300～1500℃
1500～2315℃		 1.6℃
 1.0℃
2.0℃
P0°C～1395°C0～1000℃
1000～1395℃		 1.6℃
2.0℃
M-50.0°C～1410.0°C0.1°C-50.0°C～100.0°C
100.0°C～1000.0°C
1000.0°C～1410.0°C		 1.0℃
 1.6℃
2.0℃
热电阻
RTD		PT100
385		-200.0°C～800.0°C0.1°C-200.0～0.0℃
0.0～400.0℃
400.0～800.0℃		0.3℃
0.5℃
0.8℃		激励电流为±0.1～±5mA
大输出电压 2V
激励电流为±0.1～0.5mA时，加0.1Ω附加误差
精度不包含引线电阻
精度中不包括热电势的影响
支持脉冲变送器和脉冲时间短至 10ms 的 PLC
PT200
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.8℃
0.9℃
1.0℃
PT500
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.4℃
0.5℃
0.7℃
PT1000
385		-200.0°C～630.0°C-200.0～100.0℃
100.0～300.0℃
300.0～630.0℃		0.2℃
0.5℃
0.7℃
PT100
3916		-200.0°C～630.0°C-200.0～0.0℃
0.0～300.0℃
300.0～630.0℃		0.5℃
0.7℃
0.8℃
PT100
3926		-200.0°C～630.0°C-200.0～0.0℃
0.0～300.0℃
300.0～630.0℃		0.5℃
0.7℃
0.8℃
Ni120-80.0°C～260.0°C-80.0°C～0.0°C
0.0°C～260.0°C		0.3℃
0.4℃
Cu10-10.0°C～250.0°C-100.0°C～260.0°C1.8℃
Cu50-50.0°C～150.0°C-50.0～150.0℃ 0.7℃
频率
FREQ		100Hz1.00 Hz ~110.00Hz0.01Hz±2个字输出波形为方波,可调幅度0~11V
以上幅度误差均为±5%读数+0.5V
占空比：50%
负载： >100KΩ
1KHz0.100 KHz ~1.100KHz1Hz±2个字
10KHz1.0KHz~11.0KHz0. 1KHz±2个字
50KHz10KHz~50KHz2KHz±5个字
CPM1～1200 CPM1CPM±1CPM


其它特性：

* 不确定度包括标准的不确定度、滞后性、非线性、可重复性以及提到的期间内的典型的长期稳定性（K＝2）。
* 内部温度补偿传感器RJC，测温范围 -10～50°C。在18 to 28°C的测温精度 ±0. 5℃，其它测温精度 ±1℃。冷端补偿时间10S/次。
* 输出端大施加电压：约30Vpk   ；   输出端大施加电流：约25mA
* 负载特性： 容性负载≥0.01uF （DCV/OHM/TC/RTD/FREQ） ；  感性负载≥0.01uF 100uH（DCA）
   输出负载影响  DCmV（0.001%满刻度+ 1 nV）/ mA  ； DCV（0.001%满刻度+ 1 nV）/ mA
* 温度系数：0.1 × 基本精度 / ℃   （温度范围<18℃ 或 >28℃）


三、 产品一般特性
* 工作温度及湿度：0 to 50ºC  ≤80%RH 无凝露；40 to 50ºC  ≤70%RH。
* 储存温度及湿度：-25 to 60ºC  ≤90%RH无凝露。
* 电气安全：EN61010-1：2001
耐电压：测量端子与输出端子间 AC350V/1分钟。
绝缘阻抗：测量端子与输出端子间DC500V /50MΩ或更大。
* 电磁兼容性（EMC）：EN61326-1：2006
符合性能判据2，即功能和性能暂时降低或丧失，但能自行恢复。
* 防护等级IP65：防尘、防喷水
* 震动及跌落：IEC 60068-2-64：2008、IEC 60068-2-32：2008
随机，2g，5---500Hz；1米落下测试。
* CE认证和国家CMC认证。
* 质量标准：依照 DIN ISO 9001 开发、设计和制造。
* 校准周期及预热时间：
为保证本表精度，其校准周期为一年
开机预热时间大于10分钟
* 显示：
3.2寸TFT彩屏显示
* 电源：
4×1.5V  AAA碱性电池供电
电源适配器供电

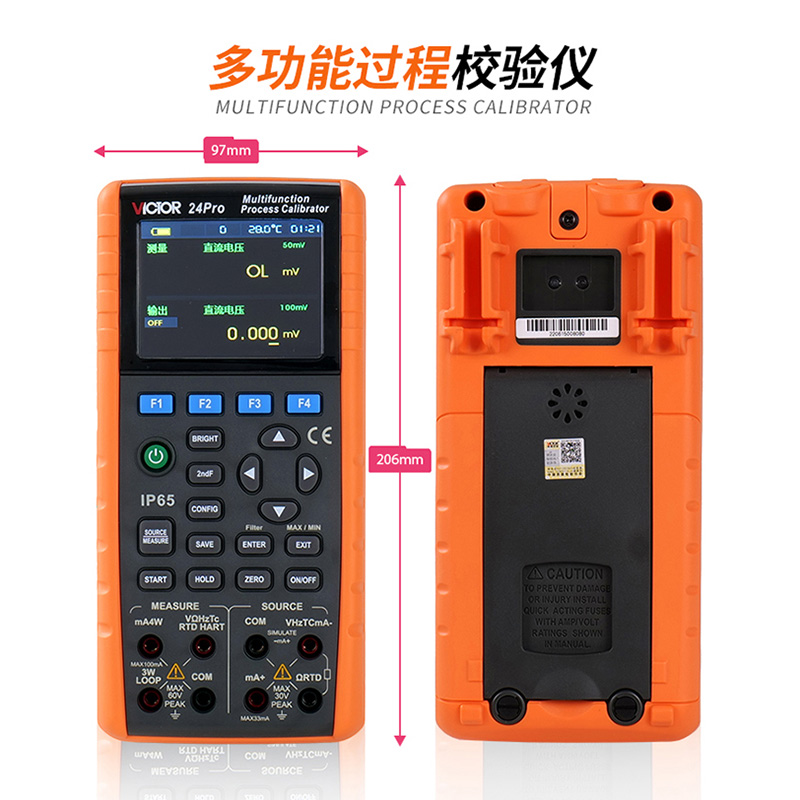

* 尺寸及重量
206 × 97 × 60 mm
约600g

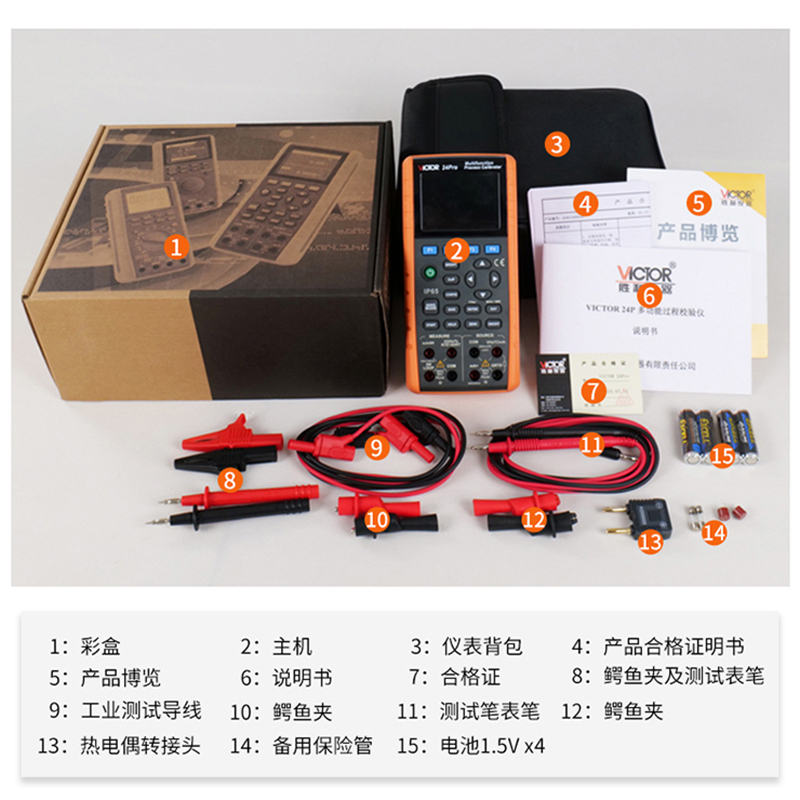

型号名称描述
H000000测试表笔
H000002工业测试导线
H010000鳄鱼夹
H000001工业测试导线
H200000热电偶转接头
